Liftek a vízben

2021. október 21. - Daruk Karcsival

A liftek általában nem nagyon kompatibilisek a vízzel. Általában. Mai és a következő bejegyzésemben ugyanis hajóliftekről lesz szó, amelyeket hajók és uszályok vízben történő emelésére használnak. Nem olyan gyorsak, mint a toronyházakban található társaik, de teherbírásuk és műszaki megoldásaik figyelemre méltóak.

A kezdeti megoldások


A hajólift vagy hajóemelő olyan szerkezet, amely két különböző magasság között szállít vízi járműveket. A zsilipek és a ferde síkú csatornák gyorsabb és gazdaságosabb alternatívái.

Már a XVIII. században létrejöttek azok a kádhajó emelők, amelyek a mai hajóliftek előképei voltak. Ezek segítségével a Drezda közelében lévő Halsbrückében, a Churprinz bányacsatornán az ókori görög Arkhimédész felhajtóerőről szóló törvényének alkalmazásával már 7 méteres magasságba is fel tudtak emelni egy bányászatban használt, 2.5 tonnás kádhajót.

Arkhimédész törvénye szerint minden folyadékba vagy gázba merülő testre felhajtóerő hat, amelynek nagysága egyenlő a test által kiszorított folyadék vagy gáz súlyával.

A XIX. és a XX. században az ipari termelés növekedésével az alapanyagok és az áruk szállításának igénye egyre növekedett, ezért a csatornák igen forgalmas útvonalak voltak.

Nagy-Britanniában, Belgiumban és Németországban egyaránt építettek egyre összetettebb és nagyobb hajólifteket az igen lassú zsilipelés kiváltására vagy az út lerövidítésére. Ezek közül szeretnék bemutatni néhányat, amelyeket igazán különlegesnek tartok.

Az egész napos zsilipelés helyett



Hajólift

Franciaországban, a Rajna-Marne-csatornán, Arzviller és Saint-Louis települések között található az Arzviller hajólift, amely azért igazán érdekes, mert megépítésével egy 17 zsilipből álló rendszer megkerülése vált lehetővé, az egész napos folyamatot néhány percre rövidítve.

A zsilipek működtetéséhez ráadásul komoly szaktudásra és több emberre volt szükség, míg kapacitásuk csupán egyetlen hajó mozgatására terjedt ki. A folyamat gyorsabbá és gazdaságosabbá tétele érdekében 1969-ben elkészült a Saint-Louis–Arzviller hajólift, amely 44,5 méter szintkülönbséget hidal át.

A vasbetonból épített, 41%-os meredekségű lejtő teljes hossza 136 méter. A 41,5 méter hosszú és 5,5 méter széles zsilip ezen a két csatornaszakaszt összekötő 108,6 méteres pályán, 32 acélkeréken gurulva mozog. A 900 tonnás, vízzel töltött „kádban” egyszerre akár négy nyaralóhajó vagy két kisebb kereskedelmi hajó fér el.




A hajólift mozgatásáról két darab, egyenként 450 tonnás tömör beton ellensúly gondoskodik 28 darab nagy szakítószilárdságú acélsodrony segítségével. 2 darab 90 kW-os villanymotor felel a precíz sebességért és a pontos véghelyzeti beállásokért. A lift alig 4 perc alatt teszi meg teszi meg a teljes utat.

Következő bejegyzésemben a hajók emelésének ötletes és látványos skót, illetve gigantikus kínai megoldásáról írok majd.

Kép forrása:European Waterways

A lift, amelynek saját buszmegállója van

Tudtátok, hogy Budapesten van egy olyan lift, amelynek saját buszmegállója van? Sokáig nekem sem volt róla fogalmam, pedig már évtizedek létezik. Egy újabb „titkos” gyöngyszem Budapest közlekedési hálózatából.

A helyszín

A gróf Széchényi Ferenc által 1802. november 25-én megalapított első nemzeti közintézményünk, az Országos Széchényi Könyvtár (OSZK) Magyarország nemzeti könyvtára.

Feladata a magyar és magyar vonatkozású írott kulturális örökség gyűjtése, feldolgozása, megőrzése és hozzáférhetővé tétele a kéziratos kódexektől a nyomtatott dokumentumokon keresztül az elektronikus kiadványokig.

Az OSZK a főváros I. kerületében, a Budavári Palota F épületében található. Hivatalos címe: 1014 Budapest, Szent György tér 4-5-6. Főbejárata a Nemzeti Galéria és az OSZK közötti Oroszlános udvarból nyílik.

Az OSZK azonban a Palota út felől is megközelíthető, mégpedig – a szintkülönbség miatt – lifttel.

Ez a megközelítési mód rendkívül népszerű a könyvtár látogatói, az ott tevékenykedő kutatók és az ott dolgozók körében egyaránt, mivel jelentős gyaloglást spórol meg azzal, hogy függőlegesen köti össze a Dózsa György tér–Palota utat a bejárat szintjével.


A kép bal alsó sarkában látható a lift bejárata.

Ennek a gyorsliftnek van saját buszmegállója, a Palota úton, ahol a Széll Kálmán térről induló 16-os és 916-os buszok állnak meg.

Az elmúlt hetekben befejeződött a lift renoválása, így ismét korlátozásoktól mentesen használható a hét minden napján 5 óra és 23 óra 30 perc között.

A felújítás keretében átvizsgálták a lift hidraulikus elemeit, megújult az előcsarnok, a világörökség részét képező épületbe vezető bronzkapu, valamint új rámpák segítik a kerekesszékkel érkező utasok be- és kiszállását. A menetidő pár perc, az útért pedig fizetni kell.

További liftek a Várban

A Nemzeti Hauszmann programban a budavári palotanegyedbe vezető sétautak felújítása mellett a Csikós udvar felújítása keretében két új, nagy kapacitású lift is épült, amelyek szintén a Palota útról viszik a látogatókat a Csikós udvarba, ahonnan további liftezéssel elérhető a Hunyadi udvar szintje is.

Ezek az új felvonók szintén a Palota útról, az Országos Széchényi Könyvtár liftjének bejáratától érhetőek el szeptember 23. óta. A budai Vár liftjeinek műszaki részleteiről a Metszet közölt érdekes – elsősorban építészeti – részleteket.

Ha azonban nem csak olvasnánk róluk, érdemes kihasználni egy kellemes őszi hétvégét és liftezni, vagy csak úgy sétálgatni a Várban.

Karcsi utazási tippjei: British Airways i360 (Brighton, Anglia)

A London Eye nem csak London látképének ikonikus és meghatározó épülete, de egész Anglia legtöbb fizető látogatót vonzó turistalátványossága is egyben. Hasonló hatást szeretett volna elérni Brighton városának tanácsa is, amikor a fővárosi építményt is megalkotó tervezőstúdiót kérték fel egy tömeglátványosság kialakítására a város tengerpartján. Ennek a nyolc évig tartó munkának az eredménye a British Airways i360 kilátó.

A tervezők

A Marks Barfield Architects két partnere, David Marks és Julia Barfield azonnal meglátta a projektben rejlő hatalmas lehetőséget. A sikeres megvalósítás érdekében nem csak építészként, de megrendelőként, fejlesztőként és finanszírozóként egyaránt szerepet vállaltak a kilátó létrehozásában.

A Brighton tengerpartján, az ikonikus tengerparti város szívében található épületet "függőleges mólóként", ugyanolyan letisztult, modern esztétikát és fejlett technológiát ötvöző épületként képzelték el, mint legismertebb londoni munkájukat.

A romos nyugati móló (West Pier) parti végén található épületegyüttes a móló felújított és átalakított eredeti olaszországi jegyfülkéit, egy bejáratként, pubként, kávézóként és ajándékboltként funkcionáló épületet, valamint magát a lélegzetelállító tornyot foglalja magában.

A torony




A torony kilátója

Maga az innovatív, számos építészeti díjat elnyert kilátótorony 162 méter magas, a teljesen zárt, edzett üvegből készült, 4,7 méter magas és 18 méter széles, a London Eye fülkéinél kétszer nagyobb kapszula pedig hidraulikus megoldásainak segítségével 138 méterre (450 lábra) emelkedik a tengerszint fölé.

A fűtött és légkondicionált kapszulában egyszerre akár 200 látogató élvezheti a 360 fokos kilátást az Egyesült Királyság legnépszerűbb tengerparti városára, a South Downs Nemzeti Parkra és a La Manche-csatornára, miközben elkortyol egy italt a skybar-ban. A legtisztább napokon a látogatók láthatják a Beachy Head-et és akár a 49 mérföldre lévő Wight-szigetet is.

A névadó légitársaság jóvoltából a látogatók lefoglalhatják útjukat a kapszulában, a repülőjáratokhoz hasonló beszállókártyákat kapnak és becsekkolnak az útra a British Airways i360 egyenruhás személyzeténél. A BA i360 kilátótorony kapszulajáratai 30 percenként indulnak és körülbelül 25 percig tartanak.

A kivitelezés

A Hollandia készítette el a torony hengeres acélszakaszait, amelyeket csak konzervnek hívtak a kivitelezés során. Az oszlop 4 m (13 láb) átmérőjű, és 40:1 magasság/átmérő arányával a világ legvékonyabb magas tornya.

Ebben a betonba ágyazott acélcsőben kapott helyet a panorámalift teljes gépészete. A felvonó a legmodernebb technológiát használja a kapszula mozgatására egy olyan energia-visszanyerő rendszerrel, amely áramot termel a kapszula ereszkedésekor, ezzel csökkentve a felfelé tartó út energiafelhasználását.

Az üvegkapszulát a London Eye kapszuláit is készítő Poma szakemberei tervezték és építették

A 2016 nyarán megnyílt BA i360 egy innovatív, fenntartható, minden részletében 21. századi attrakciót adott Brighton városának, amely kevesebb, mint egy órányira van Londontól, vagy fél órára a Gatwick repülőtértől, szóval nem nagy kitérő, ha az angol fővárosban jártok.

A képet Monica Volpin készítette és a Pixabay-ről töltöttük le.

Karcsi utazási tippjei: Gdańsk

Gdańsk. Egyeseknek a hajógyári munkásból lett politikus, Lech Wałęsa és a Szolidaritás szakszervezet jut eszébe először a város nevének hallatán. Másoknak a Hanza-városok szövetsége. Megint másoknak az Ulica Mariacka elragadó házai. A hozzám hasonló darurajongónak pedig a Daru a Motława partján. Újabb utazási tipp.

A város

A Balti-tenger partján fekvő Gdańsk Lengyelország legfontosabb kikötője. A VII. század óta ismert település, amely a XIII. században már városi jogokkal rendelkezett. Hamburghoz hasonlóan a jelentős gazdasági és politikai befolyást kiépítő Hanza-szövetség tagja lett.

A jó közlekedést biztosító fekvése miatt többször is fegyveres konfliktusok színhelyévé vált. Volt orosz, porosz és Napóleon fennhatósága alatt is.

Az I. világháborút lezáró versailles-i békeszerződés értelmében Danzig Szabad Város néven különleges státuszt kapott, amit azonban lakói nem élvezhettek túl sokáig: 1939. szeptember 1-jén a Schleswig-Holstein csatahajó sortüzet adott le a város kikötőjében lévő lengyel Katonai Tranzit Raktárra. Megkezdődött a II. világháború.

A Schleswig-Holstein

A háborút követő újjáépítésnek köszönhetően ismét hajózási és ipari központtá vált.

Gdańskban alakult meg a Szolidaritás szakszervezet, amelynek létrejötte sokak szerint a kelet-európai kommunista rendszer összeomlásának kezdetét jelentette.

A Daru

Bár a II. világháború során Gdańsk jelentős károkat szenvedett el, több jelentős műemléke maradt fenn a Hansa-szövetség idejéből.

Ezek közé tartozik a Daru is, amely Gdańsk egyik leghíresebb szimbóluma, a város tengeri múltjának és dicsőségének egyik emléke. A középkori Európa legnagyobb kikötői daruja tökéletes otthona a Gdański Nemzeti Tengerészeti Múzeumnak.

Impozáns

A felújított műemlék belsejében a kikötőtől elválaszthatatlan emberek - fuvarozók, rakodómunkások, kereskedők, kapitányok, vitorlagyártók, kötélkészítők – munkájáról és életmódjáról szóló kiállítások tekinthetők meg.

A múzeum legérdekesebb része mégis a Daru rekonstruált szerkezete, amelynek két nagy kerék az alapja. Ahhoz ugyanis, hogy a Daru árukat emeljen ki a hajókról, az épület tetején, mintegy 27 méter magasan lévő hatalmas kerekeket mozgásba kellett hozni. Ehhez a munkások – egyszerre négyen – beszálltak a kerekek közé és azokban sétálva elindították az emelés folyamatát, amit a darumester szabályozott.

A munkásainak köszönhetően a Daru 2 tonna áru 11 méteres magasságba történő emelésére volt képes.

A Daru tetejéről lenyűgöző kilátás nyílik a Motława folyóra, az Ołowianka-szigetre és a jachtkikötőre is.

A Daru felújítás miatt jelenleg sajnos nem látogatható, de ha alkalmam lesz rá, megnézem majd.

A képek forrása a Wikipedia és a Pixabay.

A mobildaruk legnagyobbjai

A leggyorsabbak, a legnagyobbak, a legerősebbek. Listázni mindig izgalmas feladat.

Amikor nagy darukra gondolunk, általában azok az óriási toronydaruk jutnak először eszünkbe, amelyeket gyakran látunk a városban a tetők felett, és igazunk is van. Ezek azonban szilárdan rögzített szerkezetek, míg a mobildaruk önerőből is képesek megközelíteni az emelési területet és a körülmények változásával a munkaterületen is mozoghatnak. Mai listánk ezen kategória óriásairól szól.

A nagy „öreg”

Gottwald AK850

Lehet, hogy nem szép, de nem is annak tervezték. Az 1985-ben bemutatott Gottwald egy német alkotás, és mutatóiban alig marad el a Liebherr LTM-től, amelynek bemutatásáig, egészen 2007-ig volt a legnagyobb és legerősebb mobildaru. 850 tonnás emelési képességével még ma sem kell szégyenkeznie.

A daru acélszerkezete olyan nehéz, hogy hiába a 10 tengelyes kialakítás, eleinte túllépte a megengedett tengelyterhelést, ezért a felépítményt át kellett alakítani, hogy közúton is képes legyen közlekedni.



A letaszított uralkodó

Liebherr LTM 11200-9.1

A Liebherr LTM 11200-9.1 tökéletes példája a német precizitásnak.

A Hans Liebherr, a modern mobildaru feltalálójának nevét viselő cég terméke a kategória egyik legnagyobbja. Ez a 18 kerekes, duplafülkés sárga monstrum olyan hatalmas, hogy a teherautót és a gémet külön kell szállítani a helyszínre.

Ez nem is csoda, hisz a németek a legnagyobb kapacitású darujukat az egyik leghosszabb, akár 100 méteres kinyúlásra képes teleszkópos gémmel kombinálták. A hajtásról egy 505 kW-os, 8 hengeres, míg a daru mozgatásáról egy 300 kW-os, 6 hengeres dízelmotor gondoskodik.

Az eredmény? Egészen elképesztő, 1200 tonnás maximális kapacitás és sokáig a kategória első helye.

Az új király

XCMG XCA1600

Molnár Ferenc tizedes (Sinkovits Imre) szerint már a spájzban vannak az oroszok.

Nos, a kínaiak pedig a világ élvonalában. Mobildaruk szempontjából mindenképp. Az XCMG (vagy Xuzhou Construction Machinery Group Co., Ltd.) által épített XCA1600 a Liebherr LTM-hez hasonlóan 9 tengelyes, 18 kerekes teherautóra van szerelve, dupla fülkével. 2019. óta pedig a kategória új királya, amelynek maximális emelőkapacitása 1600 tonna.



Főként szélerőművek felépítése során használják, 2019 májusában felállított egy világrekordot is, amikor egy szélturbinát 140 méteres magasságba emelt fel.

A kép a Made-in-Chine oldalon szerepel.

Toronydaruk a Lánchíd lábainál

Hosszas előkészületek, valamint a főváros és a kormány közötti huzakodást követően idén megkezdődött Budapesten a Lánchíd felújítása. A folyamat egy igen látványos szakaszába lépett, a Duna mindkét partján felépítették ugyanis a felújítási munkák során használt toronydarukat.

A városkép részei

Egy Budapesthez hasonló, nyüzsgő nagyváros folyamatosan változásban van. A régi épületek bontása, újak létrehozása mindennapos, ezért a különféle daruk már a középkor óta meghatározó elemei a városképnek.

Az épületek idővel egyre magasabbak lettek, ezért az építkezéseken használt daruk is folyamatosan nőttek, míg 1949-ben Hans Liebherr – a róla elnevezett gépipari cég megalapításával egyidejűleg – szabadalmaztatta a mozgatható forgó toronydarut, amelyet Frankfurtban az őszi vásáron mutattak be.


Hans Liebherr, a modern toronydaru megalkotója (Forrás)

Természetesen Herr Liebherr első szerkezetének bemutatója óta a felhasznált acélok és azok megmunkálásának fejlődésével mind a toronymagasság, mind a gémkinyúlás, mind a teherbírás jelentősen nőtt.

Ennek a fejlődésnek köszönhetően a Lánchídnál felépített daruk közel öt emelet magasak, a végső horogmagasságuk néhány centi híján 30 méter. A budai oldalon lévő óriás gémkinyúlása 45 méter, a futómacska tehát jó hosszan mozoghat majd.

Apropó építés!

A toronydaruk építésének receptje szinte minden esetben úgy kezdődik: Végy egy darut! A toronydarukat ugyanis általában autódaruk vagy egy másik toronydaru segítségével építik fel.

Általában. Néhány esetben ugyanis a toronydaruk képesek egy hidraulikus keret segítségével látványos módon felépíteni önmagukat:

Látványos és lenyűgöző

A toronydaruk építése a daru helyének megfelelő és számos biztonsági előírás és szabály betartásával történő kialakításával kezdődik. Ez történt a Lánchíd mellett is, ahol cölöpök lefúrásával biztosították a toronydaruk megfelelő stabilitását.

A hídon lefektetett sínpályarendszeren két bakdaru is segíti majd a felújítást, amelynek befejezése 2023-ban várható.

Karcsi utazási tippjei: intermodális átrakóközpont (Fényeslitke)

Több külföldi, daru vonatkozású úti célt ajánlottam már nektek az elmúlt hónapokban, hazai azonban kevesebb volt. Javítunk az arányokon, ugyanis mai utazási javaslatom szintén hazánkban található, ráadásul nem is messze az előzőtől, Záhonytól.

A helyszín

Fényeslitke egy pár ezer fős község Kisvárda mellett, a magyar-ukrán határtól mintegy húsz kilométerre.

A település határában épül az Új Selyemút egyik európai kapuja, egy intermodális, azaz több közlekedési eszköz egyszerre történő fogadására is képes logisztikai központ.

A projekt

Arról, hogy milyen különbség van az Európában használt normál és a volt Szovjetunió államaiban használt széles nyomtávú vasúti sínek között, korábbi posztomban már írtam.

Ennek a 9 centiméteres eltérésnek köszönhette Záhony és környéke a gyors felemelkedését és fejlődését a hetvenes, nyolcvanas években.

A keleti nyitásnak és a távol-keleti államokkal, elsősorban Kínával való kereskedelem fellendülésének köszönhetően most Fényeslitke számít gazdasági lökésre. Az itt épülő East-West Gate konténerterminál várhatóan 140 embert foglalkoztat majd, de közvetve akár 400 embernek ad majd munkát a környékről.


Magyar Építők

De miért is érdekes ez?

Amikor nyár elején legutóbb arra bringáztam, már javában zajlott az átrakó építése, csupán néhány kilométerre a korábbi, Eperjeskén épült átrakótól. Júniusban még csak annyi látszott, hogy a 125 hektáros terület igen nagy.

Darukat még nem, csak kamionokat, markolókat és Bobcateket lehetett látni, a hírek viszont már akkor is bíztatóak voltak.

A 22 milliárd forintból megvalósuló beruházás keretében öt-öt normál és széles nyomtávú, 850 méter hosszan daruzható vágány kialakítása valósul majd meg.

A napelemek és hőszivattyúk által termelt megújuló energiával működtetett létesítményben a világon elsőként 5G-technológia segítségével, távolról irányítják majd a terminál teljesen automata óriásdaruit, amelyeket a napokban megkötött megállapodás szerint az intermodális rakodási technológia vezető gyártója, az osztrák Künz szállít majd.

A négy daruval évente akár egymillió húsz láb hosszú konténer (TEU) is átrakodható. A tervezett működést az alábbi videó szemlélteti:

Az óriásdaruk mellett természetesen számos kisebb híddaru, bakdaru és hidraulikus emelő is segíti majd a konténerek, valamint a nyerges vontatók és a félpótkocsik átrakását.

A próbaüzem 2022 januárjában, az átadás 2022 első negyedévében várható.

Ha legközelebb arra járok, mindenképp készítek nektek néhány fényképet is.

A világ legnagyobb daruflottái

A leggyorsabb liftek és az úszó emelőóriások után egy újabb toplista. Az International Cranes még 2019-ben csinált egy igazán érdekes gyűjtést arról, hogy mely cégek birtokolják a legnagyobb daruflottákat a világon. Hiába telt el azóta két év, az élbolyban azóta sem történt változás. Nézzük, mely vállalatok állnak a lista élén, jöjjön a TOP 5!

A módszer

A szakportál az IC-indexük alapján rangsorolta a vállalatokat, amelyet a cégek flottáiban található összes daru tonnánkénti teljes maximális terhelési nyomatéka alapján számoltak ki.

A listán szerepló vállaltok összesített IC-indexe 2019-ben 28 051 368 tonna méter volt, ami 0,57%-kal magasabb érték, mint a 2018-as 27 892 816, a daruipar, a csúcsvállalatok tulajdonában lévő daruk száma és teherbírása tehát növekedett.

A listavezetők

5. Lampson International

A Lampson International 389 lánctalpas és 69 kerekes mobil egységből álló flottája nem változott az előző évihez képest. A kis szállítmányozási cégként indult amerikai vállalat mára világszerte 18 telephellyel rendelkezik és 300 munkavállalót foglalkoztat.

4. Maxim Crane Works

Egy újabb amerikai vállalat. Világszerte 55 fióktelepen van elhelyezve az 505 lánctalpas és 2715 kerekes mobil daruból álló Maxim flotta.

A cég különféle daruk bérbeadásával és kereskedelmével foglalkozik, az egyik legátfogóbb szolgáltatást nyújtva a teljes iparágban.

3. ALE

Az 1983-ban alapított ALE mára a világ egyik vezető nemzetközi nehéz szállítási és szerelési vállalkozója, üzemeltetési központok globális hálózatával és nagy nehézgépes darukkal, speciális szállító- és szerelőberendezésekkel.

Egyebek mellett mérnöki, nehéz emelési, szállítási, szerelési, és mérlegelési szolgáltatásokat nyújtanak szerte a világon.

Az ALE flotta maximális terhelhetősége némileg alacsonyabb a 2018-as IC-indexnél, annak ellenére, hogy a vállalat összesen 24 egységgel, köztük egy AL.SK 10.000-rel, bővítette azt.

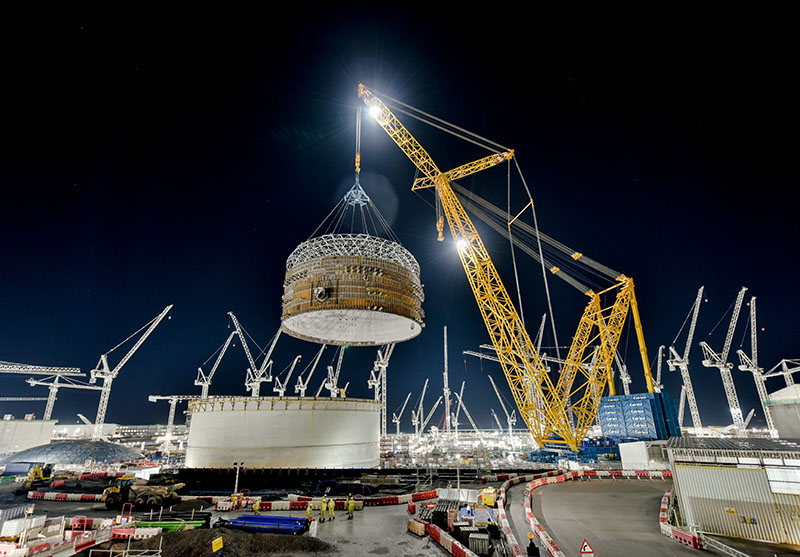

2. Sarens

A több mint 60 éve működő Sarens 65 országban, igen változatos piacokon van jelen a bányászattól és a szélenergiától kezdve az atomenergiáig. Az elmúlt évben néhány változtatást végrehajtva flottája jelenleg 1093 kerekes mobil teleszkópos darut és 440 gémegységet tartalmaz.

A flotta legnagyobb daruja az 5000 tonnás SGC-250.

Lenyűgöző monstrum.

1. Mammoet

A Mammoet nehéz emelő és szállító szolgáltatásai révén a világ legnagyobb daruvállalatává vált. Számos piacon működik: petrolkémia, atomenergia, kikötők és bányászat. Az 5000 tonnás Mammoet PTC 200 DS gyűrűs daru a 136 darut és 528 kerekes mobil egységet tartalmazó flotta ékköve.

A komoly mennyiségű és kapacitású daruk működtetését a cég 5000 munkavállalója biztosítja.

Munkában a Mammoet PTC 200 DS, a flotta óriása. (Forrás)

2020. január 8-án a Mammoet bejelentette az ALE akvizícióját, ezzel is tovább növelve kapacitását és megszilárdítva vezető pozícióját.

Daruk a Duna partján

Ha az ember a budai alsó rakparton autózik, vagy bringával járja a környéket, több helyütt is láthat komolyabb darukat. Ezek egy része persze az újabb lakóparkok építkezésein dolgozó toronydaru, másik részük azonban a víz felől látszik. Ezeknek jártam utána kicsit.

Óbuda

Óbudán, az Árpád-híd tövében a rakpartról is jól látható egy nagyobb daru.

Ez a kék szerkezet az Hajógyári-sziget déli csücskében lévő yacht klub egyik büszkesége. Számos kikötő létezik ugyanis a Duna fővárosi szakaszán vagy annak közelében, ezek azonban túlnyomórészt motorcsónakok sólyázásával és tárolásával foglalkoznak.

A sólyázás az a folyamat, amelynek során a motorcsónakot vagy kisebb hajót a lejtős partoldalon az utánfutóhoz hasonló sólyakocsi, illetve kézi erő, gépjármű vagy csörlő segítségével vízre bocsátják vagy épp kiemelik.

Ebben a magánkikötőben azonban a partfal tetején trónoló kikötői darunak köszönhetően nagyobb, akár 20 méternél hosszabb testű hajókat is ki tudnak emelni vagy vízre tudnak bocsátani.


Munkában a kikötői daru. (Wiking Yacht Club Facebook)

Újpest

A másik két érdekes daruhoz gyalog vagy kerékpáron lehet eljutni, esetleg a vonatablakból lehet megpillantani, ugyanis a Népszigeten, az Újpesti vasúti híd lábánál, az Újpesti Hajójavító területén állnak.

Aki ismeri a környéket, talán el sem tudja hinni, milyen pezsgő élet volt itt néhány évtizeddel ezelőttig. A Népszigeten (ami valójában egy félsziget) működött ugyanis a XIX. század második felétől a Ganz Hajó- és Darugyár.

A gyárban dolgozó több ezer ember munkájának eredményeként számos hajó és uszály mellett több száz úszódaru és kikötői daru készült az Újpest és Angyalföld határán álló üzemben.

A gyárigazgató, Scharbert Gyula remek felismerésének köszönhetően a gyár több évtizeden keresztül vezető szerepet játszott a háborús újjáépítésben elengedhetetlen úszódaruk gyártásában. A ma is a Dunán dolgozó Clark Ádám úszódaru is a gyár terméke.

A ma már romos és elhanyagolt épületegyüttes szebb napokat is látott. Ennek a letűnt kornak az emlékei elevenednek meg a Fortepan és az Index korábbi cikkének képein, érdemes végigböngészni őket.

Egy emlékezetes világkiállítás

Queens. New York sokak számára ismert városrésze, a repülővel érkezők számára az első, amit megpillantanak, ha gépük a John F. Kennedy reptéren száll le. A növények szerelmeseinek a botanikus kert, a teniszrajongóknak a US Open helyszíne, a Billie Jean King Tennis Center jut eszükbe először a városrész nevezetességei közül. Ma már kevesebben emlékeznek arra, hogy ez a terület, a Flushing Meadows Corona Park adott otthont két emlékezetes világkiállításnak is, előbb 1939-ben, majd 1964-ben.

Ahogy arról a legutóbbi bejegyzésben már esett szó, mindkét new york-i expó úttörő volt a maga nemében. Az 1939-es tekinthető az első tematikus világkiállításnak, míg az 1964-es a nézősereg mozgatásában és a kiállítás megtekintésében nagy szerepet kapó, lenyűgöző hidraulikus megoldásaival aratott hatalmas sikert.

Kényelem és lenyűgöző panoráma

Bár minden látogató kapott térképet belépéskor, a legtöbben mégis úgy döntöttek, hogy a Pavilion for Better Life vagy a New York State Pavilion tetejéről szemléli meg a világkiállítás területét – és persze a lenyűgöző panorámát.


A Pavilion for Better Life tetején éttermek várták a liftezésben megfáradtakat. (nywf64.com)

A Pavilon for Better Life tetejének megközelítésében négy Westinghouse mozgólépcső és öt lift segítette a tömeget, míg a New York State Tower 150 fős kilátóterasza két – egyenként 30 személyes – Otis felvonókapszulával volt megközelíthető.

A pavilonok közötti közlekedést gyorsította a svájci Von Roll cég által telepített Sky Ride gondolarendszer. A négyszemélyes kabinok 112 láb magasan vitték körbe a látogatókat a kiállítás területén. Szintén a magasban, a tömeg fölött közlekedtek a The American Machine and Foundry's futurisztikus monorail szerelvényei.


A végállomásokon mozgólépcsők szállították fel az utasokat a szerelvényekre. (theelevatormuseum.org)

Látogatók ezrei tekintették meg a Vatikán által az expón kiállított világhírű szobrot, a Pietà-t. Michelangelo carrarai márványból faragott műremekét vastag plexifallal védték és hogy ne alakuljon ki túl nagy tömeg körülötte, három szintes mozgó járda segítségével lehetett megtekinteni a Szent Péter Bazilikából átszállított alkotást.


Michelangelo egyetlen, általa szignált szobra. (Pixabay)

A színfalak mögött

Ennyi látogató mozgatása és ellátása egyébként is hatalmas feladat, amelyhez a szervezők rengeteg hidraulikus eszközt vetettek be. A nézők kényelmét összesen 45 mozgólépcső szolgálta a világkiállítás területén, szülők és gyerekek százai tanulták meg a biztonsági szabályt: "Óvatosan a fel és lelépésnél, fogjuk meg a korlátot és / vagy egy idősebb ember kezét!"

A liftek és mozgólépcsők azonban nem csak a látogatók, de a pincérek életét is némileg egyszerűbbé tették, megspórolva számukra a fárasztó lépcsőzést.

A kiállítás sikerét tehát a jövőbemutató megoldások mellett a könnyű és kényelmes megtekintés lehetősége alapozta meg, amelyben komoly szerepe volt a hidraulikus emelőknek és szállító szerkezeteknek.
